Rivestimento

18 Gennaio 2016 rtarantino

In collaborazione con il costruttori leader mondiale nella tecnologia del rivestimento utensili Oerlikon Balzer, ottimizziamo, e continuamente rinnoviamo, i rivestimenti superficiali degli utensili per la dentatura degli ingranaggi,

al fine di migliorare la resistenza all’abrasione e diminuire di conseguenza l’usura del tagliente, con l’apprezzabile conseguenza di prolungare la vita dell’utensile. Un impianto automatizzato d’accurata pulizia degli utensili, disponibile in azienda, ottimizza ulteriormente il processo di ricopertura consentendo ai substrati di attecchire, durante la fase di rivestimento, su di una superficie completamente sgrassata che favorisce pertanto l’eccezionale qualità finale del prodotto rivestito.

I gruppi di rivestimento interni all’azienda, sono integrati nei siti produttivi Samputensili in tutto il mondo, e sono aggiornati frequentemente con la tecnologia di processo più innovativa e performante. Questa stretta collaborazione, permette ad ogni nostro cliente di poter benificiare del continuo sviluppo nei rivestimenti anti-usura poiché resi disponibile praticamente da subito.

Attualmente, gli ultimi sviluppi nell’industria dei rivestimenti sono rappresentati dal nuovo rivestimento ALTENSA di OerlikonBalzers che rappresenta la più performante ricopertura oggi presente sul mercato. Le sue caratteristiche permettono di aumentare ulteriormente le già alte velocità di lavoro, generando enormi vantaggi produttivi, in termini di risparmio di tempo e di costi.

I principali vantaggi di ALTENSA sono:

la riduzione dei costi di lavorazione
la riduzione dell’usura alle alte velocità
una vita più lunga dell’utensile
un miglioramento notevole dovuto alla alta velocità di taglio e alla minor quantità di calore sviluppato delle condizioni di tutti i materiali del substrato
l’aumento della produttività

Questo rivestimento è ideale per i mercati che necessitano di velocità di taglio elevate come il settore automotive. È raccomandato nei processi di lavorazione a creatore, stozzatura e scudding®.

Vantaggi principali:

Rivestimento migliore sul mercato
Ampia gamma di rivestimenti per soddisfare le esigenze dei clienti
Prestazioni migliori degli utensili ovvero maggiore produttività

Scarica i cataloghi

En

Tools Download

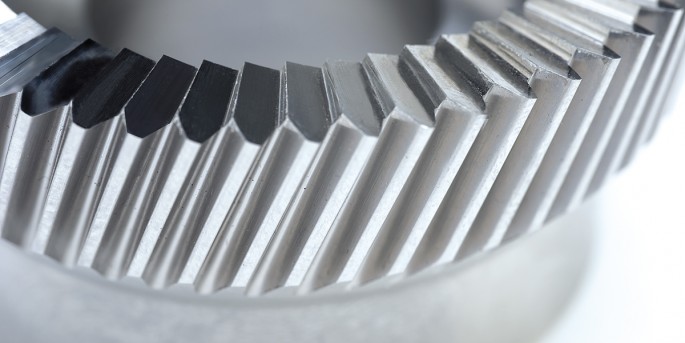

Utensili scudding®

18 Gennaio 2016 rtarantino

CHIEDI OFFERTA

Gli utensili Scudding ®/ power skiving sono il risultato della nostra alleanza con Profilator, Star-SU nel mercato globale.

Il cosiddetto “ scudding ” è un processo continuo di dentatura ingranaggi che consente la produzione di ingranaggi esterni ed interni, siano essi a dentatura diritta o elicoidale.

Questa tecnologia permette la lavorazione di ingranaggi interni ed esterni, e di scanalati, senza la necessità di eseguire lavorazioni preventive di preparazione, quali la realizzazione di scarichi o di gole, dato che l’estremità d’uscita dell’ingranaggio, può essere eseguita da programmazione come una rampa dal raggio definito.

Questo processo è veloce e produttivo. La particolarità di un alto numero di taglienti coinvolti nella lavorazione, per unità di tempo, porta non solo a un tempo ciclo molto breve ma anche alla produzione di ingranaggi di alta qualità e con una bassa rugosità superficiale.

Scarica i cataloghi

En

Tools Download

Coltello stozzatore

20 Novembre 2015 macca_admin

CHIEDI OFFERTA

Grazie all’esperienza combinata di Samputensili, Star-SU e Fellows i nostri coltelli stozzatori sono garanzia di alta qualità ed efficienza da oltre 115 anni.

Produciamo diversi tipi di coltelli stozzatori:

A disco
A svasatura profonda
A codolo
Coltelli per catene, camme, scanalati, cinghie di trasmissione e moduli importanti
Per sgrossatura
Per finitura
Disponibili anche non rettificati

Siamo in grado di realizzare coltelli di tutte le dimensioni, in linea con le esigenze dei clienti. Il normale range di produzione è:

Modulo min./max: 0,5-16,0 mm
Diametro massimo: 320 mm

Grazie alla nostra stretta collaborazione con l’azienda leader nei rivestimenti, OerlikonBalzer, siamo in grado di garantire il rivestimento più efficiente direttamente in azienda. I rivestimenti dei nostri coltelli stozzatori includono:

Gold (TiN)
Futura Nano (TiAlN)
Alcrona (AlCrN)
Altensa (AlCrNX)

Scarica i cataloghi

En

Tools Download

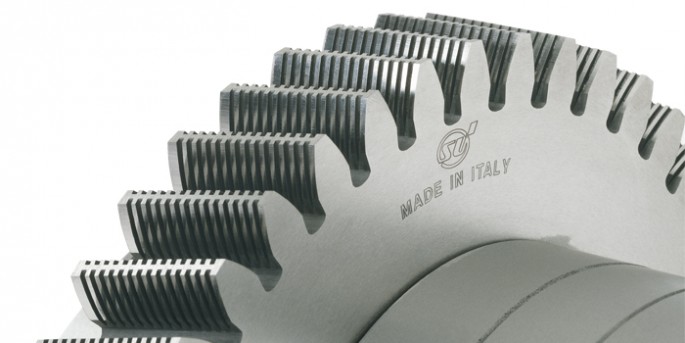

Rasatore

20 Novembre 2015 macca_admin

CHIEDI OFFERTA

Samputensili è uno dei massimi produttori al mondo di utensili per la dentatura.

Grazie all’esperienza specifica nella tecnologia della rasatura, possiamo offrire anche una vasta gamma di rasatori per ingranaggi adatti a soddisfare tutte le possibili seguenti tipologie di lavorazione:

Parallelo
Diagonale
Diagonale Progressivo
Underpass
Tuffo
Cicli misti
Rasatura interna/esterna
Coltelli sbarbatori semirettificati o finiti

Il progetto e l’ottimizzazione dell’utensile sono ben radicati nell’esperienza dei nostri ingegneri progettisti di coltelli sbarbatori. Gli sviluppi unici dei software implementati nelle nostre rettificatrici per coltelli sbarbatori, ed i programmi di controllo, garantiscono un’alta precisione d’esecuzione ed una riaffilatura efficace dei vostri utensili.

Forniamo coltelli sbarbatori di diverse dimensioni:

Modulo: 0,7-10 mm
larghezza: 65 mm
Diametro esterno: 70-330 mm

Ogni utensile viene corredato di un diagramma di affilatura intuitivo che permette ai clienti di monitorare il ciclo di vita dei loro utensili e di controllare direttamente il processo di affilatura. I nostri coltelli sbarbatori hanno il profilo rettificato e sono affilati direttamente in fabbrica per garantire la massima produttività.

Scarica i cataloghi

En

Tools Download

Smussatore, smusso-rullatore e sbavatore

20 Novembre 2015 macca_admin

CHIEDI OFFERTA

Siamo leader indiscussi nella produzione di smussatori e sbavatori e smussatori-rullatori.

Questi utensili sono estremamente importanti per ottenere un ingranaggio finale di alta qualità e garantire l’affidabilità finale dell’apparato all’interno del quale verrà poi alloggiato . La smussatura e la sbavatura sono processi fondamentali; infatti, una bava non rimossa, può staccarsi durante l’uso e danneggiare i cuscinetti o i denti degli ingranaggi, mentre una bava indurita, può causare l’usura precoce dell’utensile durante l’operazione finale di lavorazione della dentatura compromettendo così la qualità raggiunta. L’operazione di rullatura infine ha lo scopo di rimuovere il materiale accumulato sui fianchi del dente ottenuta per deformazione plastica durante la smussatura. Questo processo livella la superficie e provoca l’abbassamento del materiale.

Il processo di smussatura è fondamentale per prevenire la distorsione dei bordi durante il trattamento termico e per proteggere il profilo del dente da danni provocati dagli urti che potrebbero verificarsi durante la movimentazione in azienda. I nostri smussatori sono ideali per ingranaggi a dentatura dritta o elicoidale aventi sia facce laterali diritte che inclinate.

Forniamo una vasta gamma di sbavatori per soddisfare tutte le applicazioni:

Tipo P (utensile standard per ingranaggi con facce laterali diritte)
Tipo P 1000 (come il tipo P ma con scanalature)
Tipo PR (a settori alternati per ingranaggi con facce laterali diritte e raggio sul fondo)
Tipo PR 1000 (utensile con scanalature per ingranaggi con facce laterali diritte e raggio sul fondo)
Tipo A 1000 (utensile con scanalature per ingranaggi con facce laterali inclinate)
Tipo AR 1000 (come il tipo A 1000 ma con raggio sul fondo)
Tipo SPR 1000 (utensile speciale per pignoni/corone per catena)
T 1000 (utensile scanalato per smussare la punta del dente)

Inoltre, gli smussatori-rullatori, brevettati da Samputensili, hanno il grande vantaggio di consentire l’esecuzione contemporanea del processo di smussatura e di rullatura. La bava secondaria che si genera durante lo smusso viene rimossa nel corso della stessa operazione, dallo stesso coltello. Combinando i due processi, la macchina utilizza solo così solo una delle due teste porta utensile, lasciando libera la seconda per un’altra operazione. I nostri smusso-rullatori sono ottimi per ingranaggi con smussi paralleli e a virgola.

Scarica i cataloghi

En

Tools Download

Ingranaggio master

20 Novembre 2015 macca_admin

CHIEDI OFFERTA

Samputensili offre una vasta gamma di ingranaggi master di riferimento, utili per verificare la precisione dei vostri ingranaggi durante la varie fasi produttive,

Inoltre produce ingranaggi master di regolazione, per la taratura degli strumenti impiegati per il controllo delle seguenti tipologie d’ingranaggi:

Ingranaggi a dentatura dritta, con o senza correzioni del profilo e dell’elica
Ingranaggi a dentatura elicoidale, con o senza correzioni del profilo e dell’elica
Correzioni dei profili e dei fianchi ed ingranaggi interni

Per la realizzazione dei nostri master, fondamentalmente utilizziamo acciai selezionati, quali l’acciaio rapido, e l’acciaio sinterizzato. Oltre a ciò, grazie alla diretta collaborazione, fruibile all’interno della nostra azienda, con il leader dell’industria dei rivestimenti, OerlikonBalzer ,possiamo offrire diverse tipologie di rivestimenti sulla base delle esigenze e dell’applicazione del cliente.

Possiamo gestire qualsiasi tipo di profilo e qualsiasi richiesta progettuale, ed inoltre, il nostro software designato alla progettazione dei master, e sviluppato internamente tenendo conto delle varie esperienze maturate, può facilmente ottimizzare i vostri profili già esistenti.

Tutti i master di controllo, e regolazione di Samputensili, sono marcati secondo le norme DIN 3970 , riportano qualsiasi altro dato specifico richiesto dal il cliente ed hanno un numero identificativo univoco che ne permette la tracciatura lungo tutto il processo produttivo. Inoltre sono completamente testati su strumentazione di verifica CNC e sono forniti insieme a un certificato di conformità.

Scarica i cataloghi

En

Tools Download

Creatore

21 Ottobre 2015 admin_macca

CHIEDI OFFERTA

Siamo specializzati nella fabbricazione di una vasta gamma di creatori, inclusi:

Creatori ad evolvente
Creatori con foro passante ed a codolo integrale
Profili speciali/Profili modificati
Creatori per trasmissioni speciali
Creatori per la dentatura delle corone, e dei pignoni, per le trasmissioni a catena
Creatori per corone dentate
Creatori per moduli di grandi dimensioni
Creatori per scanalati e per ingranaggi abbinati alle cinghie di distribuzione
Creatori di finitura e di sgrossatura
Creatori a doppio tagliente

A seconda dell’applicazione, ottimizziamo la geometria dell’utensile in termini di diametro, numero di taglienti e numero di principi. I nostri creatori sono disponibili in una vasta gamma di dimensioni:

Gamma moduli: 0,45-22,0 mm
Gamma diametri: 40-300 mm

Grazie alla stretta collaborazione all’interno dell’azienda con l’industria di rivestimenti, OerlikonBalzer, forniamo il rivestimento più avanzato ed efficiente per soddisfare le singole esigenze inclusi: Gold (Tin), Futuranano (TiAlN), AlcronaPrto (AlCrN) e Altensa (AlCrX).

Samputensili è all’avanguardia anche nella tecnologia di produzione dei creatori per moduli di grandi dimensioni. Possono anche essere forniti con struttura speciale a taglienti multipli, per impiego particolarmente gravoso, con un massimo di 3 lame adiacenti. Abbiamo alle spalle una lunga esperienza nel garantire ai clienti il migliore compromesso fra produttività, dimensioni del lotto, costo utensile e costo per pezzo.
